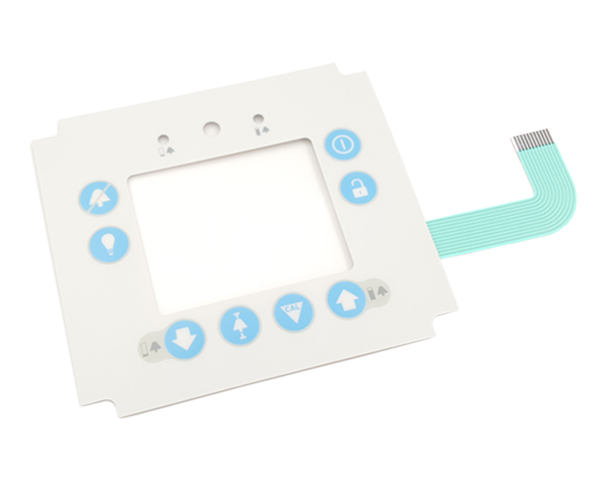

FPC薄膜開關加背光設計需結合柔性特性，兼顧光線均勻性、功耗控制與結構適配，主流方案有EL冷光片、LED+LGF、光導膜三種。

EL冷光片方案適合大面積背光需求。將EL冷光片裁剪至與FPC開關匹配尺寸，夾設在薄膜面板與電路層之間，通過導線連接逆變電路。該方案發光均勻、厚度僅0.1-0.3mm，適配FPC超薄特性，但需注意其工作電壓需AC 90V以上，需額外配置驅動模塊，長期使用可能出現亮度衰減。

LED+LGF方案應用廣泛，適配多數FPC開關場景。LED選型優先低功耗貼片型，單個工作電流5-10mA，按開關尺寸排布1-3顆，焊接于FPC線路預留焊盤。LGF導光膜需定制微結構網點，通過網點密度梯度設計實現光線均勻擴散，網點間距通?？刂圃?.5-2mm，邊緣區域密度高于中間。

結構層疊加需按“FPC電路層→反射膜→LGF導光膜→擴散膜→遮光層→面板”順序貼合。反射膜選用高反光PET材質，減少光線損耗；遮光層采用絲印遮光墨，準確預留按鍵透光窗口，防止漏光串光。焊接處需涂抹絕緣油，避免LED引腳與FPC線路短路，可采用雙層走線設計減小線阻。

光導膜方案適用于超薄空間需求。將側發光LED貼于FPC邊緣，光導膜表面雕刻導光紋路，導入光線后通過微結構擴散至整個按鍵區域。該方案功耗比EL冷光片低35%，厚度可控制在0.2mm以內，適合醫療設備、小型儀器等對厚度敏感的FPC薄膜開關。

設計需匹配FPC柔性特性，背光層采用可彎折材料，確保開關彎折10萬次以上背光功能正常。完成后需檢測光線均勻度，通過光學儀器測試，確保均勻度達95%以上，無明顯光斑。不同場景需定制優化，戶外設備增強LED亮度，醫療設備選用無頻閃光源，車載設備需滿足-40℃至+85℃耐溫需求。
