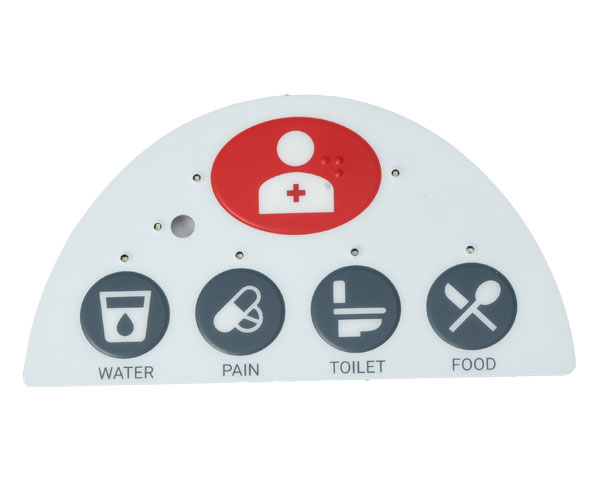

FPC薄膜按鍵開關的性能直接關系到薄膜按鍵開關的正常使用

　　當薄膜按鍵開關做成“開關”時，功能按鍵的連接線預先連接在一起。與離散的開關元件不同，每個開關的插腳需要用焊絲連接。因此，該薄膜開關電路可避免焊接誤差，節省焊接時間，便于組裝和連接。這也是薄膜按鍵開關的方便性和可靠性。由于薄膜開關的連接是預制的，薄膜開關電路的設計應作為工藝文件提交給制造商。薄膜按鍵開關電路的設計可分為兩種。一種是普通導線法，薄膜開關全部接觸一根導線連接，另一端導線分離。好處是每個聯系人都可以直接控制一個特定的功能。在這種情況下，獲得的信號在后置電路中不需要額外的解碼。這種類型的連接通常只有少量的功能鍵可用。當觸點數量較大時，引線數量相應較大，出線總數大于開關數量，不利于薄膜開關的整體連接。另一種是x-y矩陣對齊方法，它由矩陣的行和列組成。所述觸點的一端由同一方向(x方向)的線畫出，與所述觸點的數目無關，所述薄膜開關觸點的另一端由同一方向(y方向)的共同線畫出。通過這種方式，矩陣陣列可以形成任何接觸x-y組合。譯碼通常在控制每個特定功能之前在后端電路中設置，但在邏輯電路中并不困難。

　　使用x-y矩陣方法，輸出線更小。在整機的某些電路中，或因某些元件的工作狀況(工作電流和工作電壓)，或?yàn)榱朔乐归_關電路對元件的干擾，可對某些開關鍵進行特殊處理。在薄膜開關電路的設計中，可以采用普通母線和單引線的混合模式。薄膜開關電路的設計是工藝生產的指導文件。設計矩陣應與實際關鍵位置一致，易于測試，避免誤差。在繪制電路圖時，應在矩陣中直接標注每個鍵的功能，使其與鍵的實際位置相對應，并按從左到右的順序排列。乍一看，沒有必要列出線路關系。作為控制系統的一個組成部分，它不僅包括開關及其布線，而且還包括一組連接到后部電路的同時制造的電線。兩個引線的出口位置應與后回路的出口位置相同，并應考慮連接的合理性和方便性。同時，應考慮將金屬絲與基體連接起來，使彎曲最小化，使金屬絲成為最短的經濟路徑。

　　為了保持與電路元件的良好連接，導線和引線之間的距離通常是英寸。引線的數量取決于鍵的數量或引線的需要，但應受連接器規格的限制。有時，為了測量和發現每個引腳之間的連接，行和列的引腳之間應該有一條線，公共總線和每個引腳之間應該有一條線來區分它們。當輸出線路數目不匹配時，應使用”假線路位置”來匹配所選擇的線路位置，并應與所連接的后回路的輸出線路一致，以防止該線路離開連接和后回路。引線長度的薄膜開關引線和電路是在同一薄膜基板上制成的，它們具有靈活性以滿足彎曲的需要，因此它們的長度應略長于實際(直線)長度。但是太長太重，也增加了生產的難度和成本太短，插頭不方便。
